tváření plechů lisováním za studena

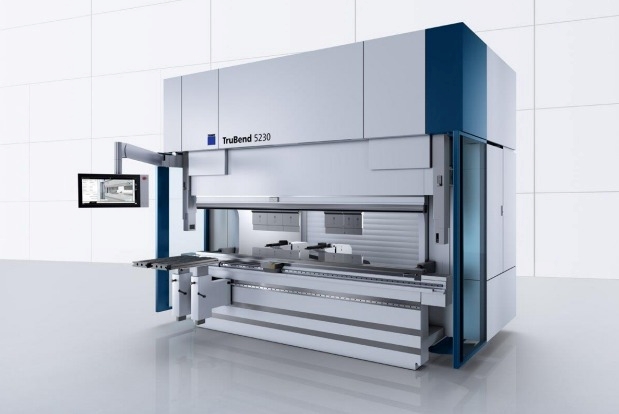

CNC ohraňovací lis TruBend 5230 (B23)

Jedná se o ohraňovací lis značky TRUMPF s lisovací sílou 2300 kN. Robusní tělo stroje se skládá ze svařované konstrukce lisovacího stolu, 2 bočních stojanů a spojovacích nosníků. Vysoké a konstantní přesnosti ohybu je docíleno pomocí kalených lišt a nastavením nulové tolerance.

Technická data:

• délka ohybu 3230 mm
• zdvih - 445 mm
• max. vzdálenost lis. stůl-lis. trám - 735 mm
• šířka stolu - 120 mm
• min. pracovní výška - 1095 mm
• max. pracovní výška - 1115 mm
• 6osý zadní doraz (X1-, X2-,R1-, R2-, Z1- a Z2-osa (včetně CNC řízené klínové bombírování)
• řídící systém stroje  Touchpoint TruBend
• hydraulické TRUMPF upínání spodních nástrojů

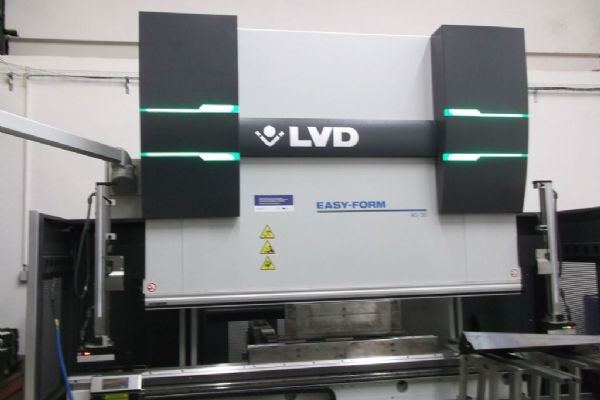

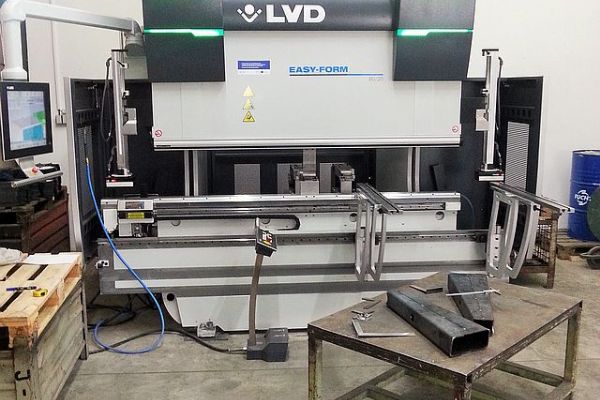

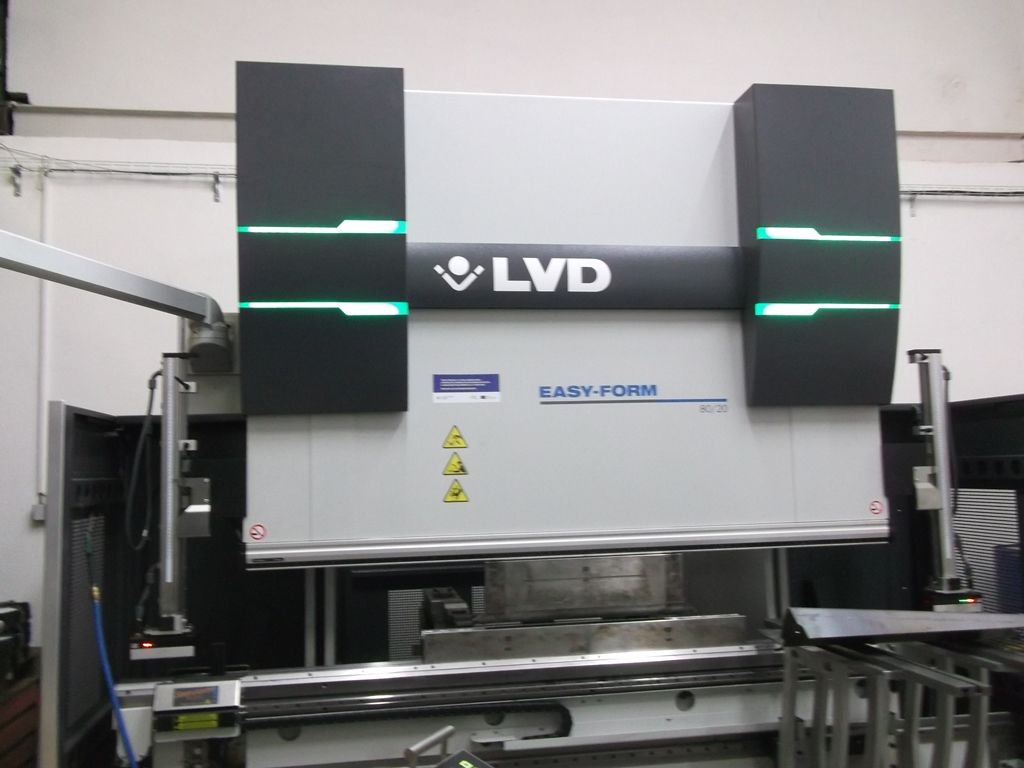

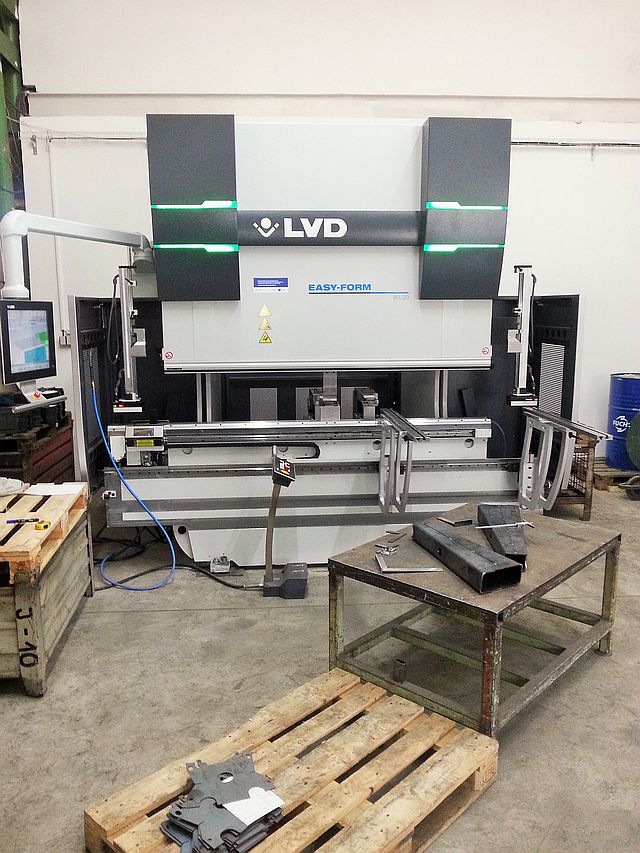

CNC ohraňovací lis LVD PPEB-EFL 80/2000-1550

Jedná se o ohraňovací lis s lisovací sílou 800 kN. Pokročilá úroveň použité koncepce pohonů a optimálního přenosu tvářecí síly zabezpečují dokonalé řízení v procesu ohýbání a jsou zajištěny opakovaně přesné a konstantní výsledky ohýbání ve všech oblastech využití. Ohraňovací lis je vybaven technologií pro zajištění přesných úhlů ohybu v celé jeho délce s automatickým bezdotykovým odměřováním a korekcí úhlů během procesu ohýbání.

Technická data:

• lisovací tlak 80 t
• zdvih - 200 mm
• vzdálenost stůl-beran - 485 mm
• vyložení v bočnicích - 400 mm
• šířka stolu - 120 mm
• délka ohranění - 2000 mm
• pracovní výška - 970 mm
• počet řízených os - 9 (včetně CNC bombírování)
• modul zadních dorazů X1, X2, Z1, Z2, R1, R2, L 600 mm (dva dorazy s referencí 1000 m)
• zařízení pro odměřování úhlů Easy Form laser W

Lis excentrický  LEN 40 C

• lisovací práce za studena (vystřihování, děrování, ohýbání, rovnání)
• síla lisu 400 kN
• stavitelnost zdvihu 8-95 mm
• stavitelnost beranu 60 mm

Lis výstředníkový LEXN-100

• lisovací práce za studena (vystřihování, děrování, ohýbání, rovnání)
• síla lisu 1000 kN
• stavitelnost zdvihu 125 mm
• stavitelnost beranu 90 mm

Lis výstředníkový PEE-160

• lisovací práce za studena (ostřihování, ohýbání, rovnání)
• síla lisu 160 Mpa
• zdvih beranu 400 mm
• stavitelnost beranu 120 mm

Lis hydraulický P-6324

• zalisování, vylisování, kalibrování, ohýbání
• síla lisu 250 kN
• maximální otevření 710 mm
• zdvih 500 mm

Lis klikový LDC 250

• lisovací práce za studena (práce střižné, ostřihovací)
• síla lisu 2500 kN
• zdvih beranu 150 mm
• stavitelnost beranu 120 mm

Lis klikový LKO 315

• lisovací práce za studena (ostřihování)
• síla lisu 315 t
• maximální otevření 710 mm
• zdvih 180 mm

Lis klikový LUD 800/3150 F1

• lisovací práce za studena (vystřihování, děrování, ohýbání, rovnání)
• síla lisu 800 Mpa
• zdvih beranu 315 mm
• stavitelnost beranu 150 mm
